手摇外上悬窗解决方案
窗控-应用解决方案
手摇式开启操作，解决窗台前有障碍物阻碍传统方式开窗问题，例如厨房水斗，卫生间等区域
具有无级定位功能以及自锁性，可实现任意角度通风
解决了外开窗与纱窗间的配合问题，开窗时无需打开纱窗，有效防止蚊虫入侵
手摇外悬窗可用于高层建筑，满足更高承重以及更大开启扇面积的解决方案
多点锁闭系统，保证了窗扇良好的抗风压性能和密封性能

设计参数/Measurement Data

建议扇宽Fw(mm)                                                               500 ≤ Fw ≤ 1200

建议扇高Fh(mm)                                                               500 ≤ Fh ≤ 1800

建议扇重 W(kg）                                                               W ≤ 100



适用空间/Application


居住建筑：卧室、厨房、卫生间


公共建筑：大厅、楼梯间

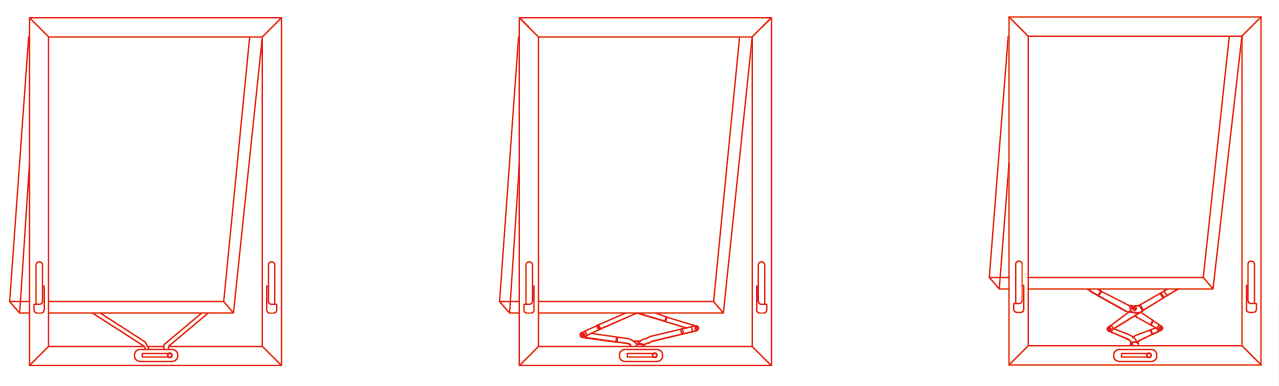

操作示意/Operation scheme

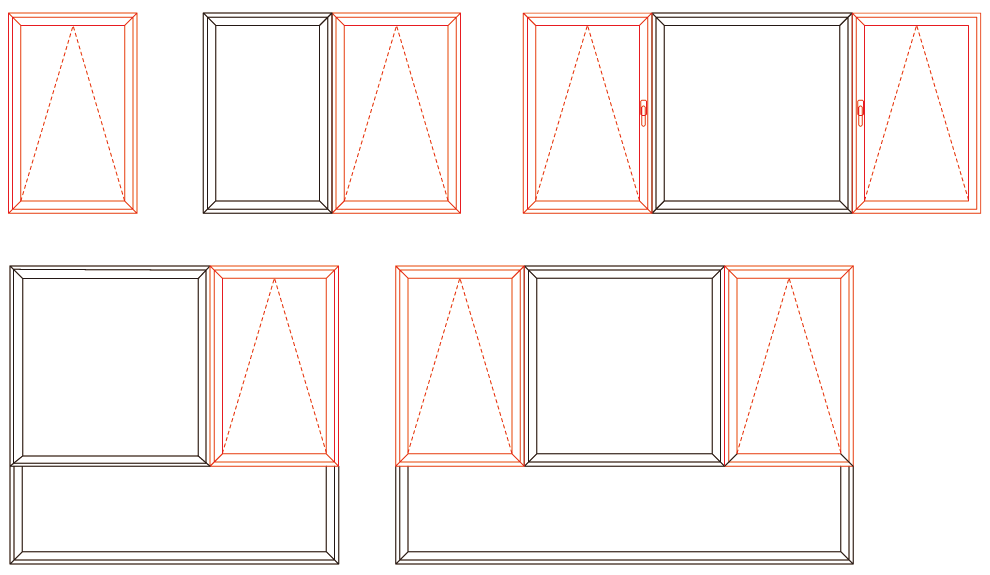

标准窗型/Standard window type

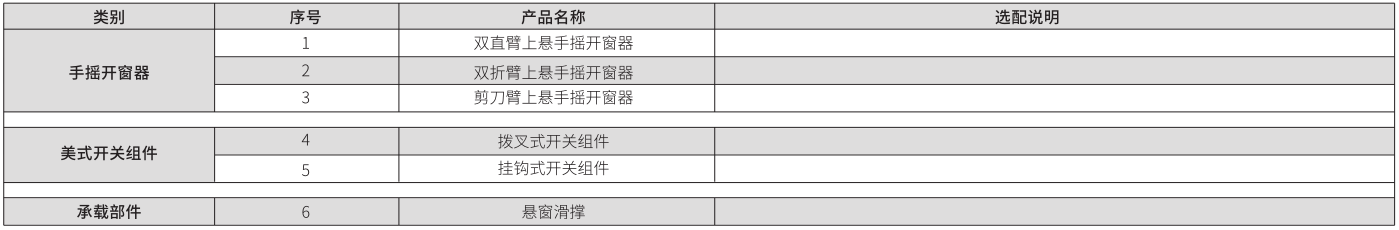

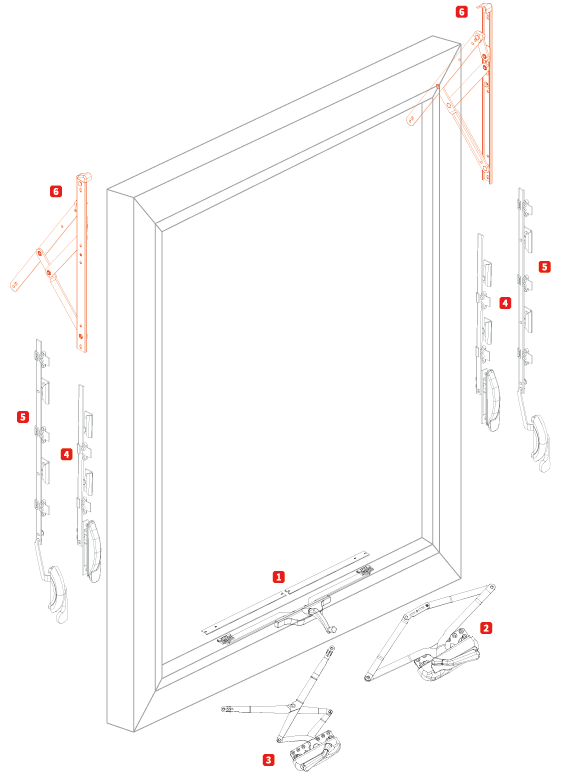

五金配置 / Hardware scheme
